Прибор предназначен для совместной работы c автомобилями "Волга" ГАЗ 3110, ГАЗ 3102, "ГАЗЕЛЬ", "СОБОЛЬ", "УАЗ"
Компания занимается продажей исключительно оптовым покупателям. Адреса магазинов, торгующих устройствами Multitronics в розницу, перечислены в разделе "Где купить".
Представленные характеристики актуальны для последней версии программного обеспечения и аппаратной реализации прибора.
- Описание
- Характеристики
-

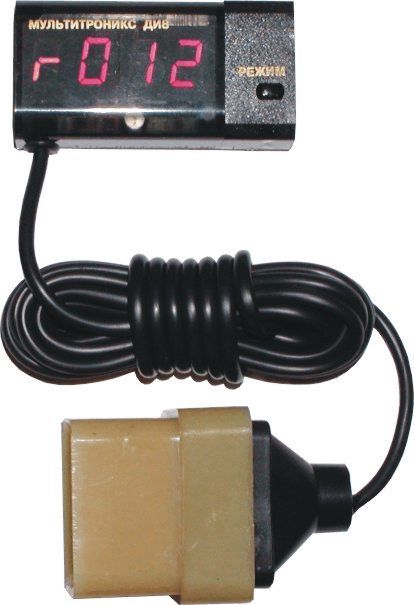

Подключение ДИ8 осуществляется вилкой к диагностическому разъему.
Прибор предназначен для совместной работы c
- Автомобилями "Волга" ГАЗ 3110, ГАЗ 3102 с двигателями ЗМЗ 4062 с блоками управления: МИКАС 5.4 ; МИКАС 7.1 ; 301.3763 00-01 ; 302.3763 00-01,
- Автомобилями "ГАЗЕЛЬ", "СОБОЛЬ" с двигателями ЗМЗ 4063 с блоками управления: МИКАС 5.4 ; МИКАС 7.1 .
- Автомобилями "УАЗ" с инжекторными двигателями ЗМЗ 409 с блоками управления МИКАС 7.2.Позволяет контролировать следующие параметры автомобиля:
1. Расход топлива: литры в час, общий расход топлива в литрах. (только для инжекторных двигателей ЗМЗ 4062) *
2. Температура охлаждающей жидкости - градусы Цельсия **
3. Угол опережения зажигания.**
4. Поправка угла опережения зажигания (октан корректор). **
5. Обороты двигателя об/мин. **
6. Бортовое напряжение в Вольтах. **
7. Коды неисправностей системы, сброс кодов неисправностей. **
8. Часы, изменение яркости дисплея. **
------
* п1. Обеспечивается при работе с вышеуказанными блоками управления только для инжекторных двигателей ЗМЗ 4062.
** п2-7 обеспечиваются при работе с вышеуказанными блоками управления для инжекторных двигателей ЗМЗ 4062, и для карбюраторных двигателей ЗМЗ 4063.Установка прибора осуществляется при помощи кронштейна на рулевую колонку, или при помощи липучки на удобное место приборной панели. Крышку пепельницы, или "торпедо". Короткое нажатие на кнопку "Режим" переключает режимы индикации прибора в циклической последовательности. Перед индикацией текущего параметра на дисплее прибора высвечивается буквенное название текущего режима. Функция "Поправка угла опережения зажигания" позволяет оперативно осуществлять функцию октан корректора в случае применения некачественного топлива, а так же восстанавливать работу системы зажигания в случае ошибки в установке угла опережения зажигания. В режиме диагностики кодов неисправностей имеется функция сброса кодов неисправностей. Включение и отключение прибора автоматическое. Функция общего расхода топлива позволяет просматривать значение расхода при выключенном зажигании. Режим изменения яркости позволяет корректировать яркость свечения индикатора для дневного и ночного наблюдения. В случае превышения напряжения 16 вольт и температуры 105 о С, дисплей прибора начинает моргать в любом режиме.
Документы
di8-pdf Размер: 302,2 кб -
Снят с производства да Основные функции бортового компьютера
Чтение параметров ЭБУ двигателя да Чтение и сброс кодов неисправностей систем автомобиля да Расчет расхода топлива да Возможности бортового компьютера
Отображаемые параметры ?Количество параметров, считываемых из блока управления двигателем. Зависит от протокола.базовые Место установки ?Конструктивное ограничение по установке на конкретную марку автомобиляГазель / Волга Диагностические функции бортового компьютера
Чтение и сброс ошибок ЭБУ да Спецификация бортового компьютера
Тип дисплея светодиодный 4 знака Тип двигателя впрысковый бензиновый / карбюраторный Способ подключения простое подключение (в колодку диагностики) Напряжение питания +12В Средний потребляемый ток в рабочем режиме не более 0,12А Средний потребляемый ток в дежурном режиме не более 0,017А Рабочая температура окружающего воздуха -20°С...+45°С Температура транспортирования и хранения -40°С...+60°С Дискретность представления информации
обороты вращения двигателя (дискретность) ?зависит от протокола1...40 об/мин расход топлива (дискретность) 0,1 л напряжение АКБ (дискретность) 0,1В температура (дискретность) 1°С ЭБУ автомобилей ГАЗ
Микас 5.4, 7.1, 7.2; СОАТЭ 301, 302, 309; Ителма VS5.6 Микас ЭБУ автомобилей УАЗ
Микас 5.4, 7.1, 7.2; СОАТЭ 301, 302, 309; Ителма VS5.6 Микас
